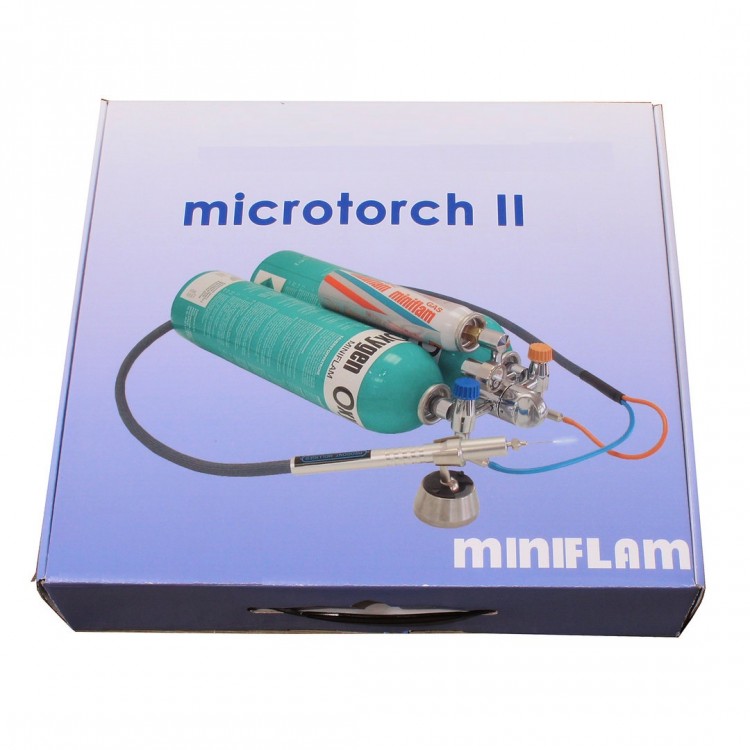

CHALUMEAU MICROTORCH II+ COMPLET

Le MICROTORCH II+ est un chalumeau de précision compact et autonome spécialement conçu pour les travaux de microsoudure, brasage et chauffe nécessitant une flamme extrêmement fine et localisée.

Particulièrement adapté à la bijouterie, joaillerie, orfèvrerie, au travail des métaux précieux et aux travaux de précision, il permet d’atteindre une température de flamme maximale d’environ 2 750 °C.

Le MICROTORCH II+ fonctionne avec une alimentation séparée en gaz et en oxygène :

1 cartouche de gaz GP Vapor

2 cartouches d’oxygène

La cartouche de gaz n’est pas incluse dans le kit et doit être commandée séparément.

COMMANDE PRINCIPALE AVEC MÉMORISATION DES RÉGLAGES

La particularité de la version MICROTORCH II+ est son bloc de réglage équipé d’un manomètre et d’une commande principale.

Cette commande permet de conserver les réglages de débit définis précédemment.

L’utilisateur peut ainsi interrompre son travail puis retrouver rapidement son réglage de flamme sans devoir recommencer entièrement les réglages de gaz et d’oxygène.

Ce système est particulièrement intéressant pour les travaux répétitifs et contribue également à limiter la consommation inutile de gaz et d’oxygène.

CARACTÉRISTIQUES TECHNIQUES

Modèle : MICROTORCH II+

Type : chalumeau micro-dard / microsoudure

Fonctionnement : gaz + oxygène

Gaz compatible : cartouche GP Vapor

Nombre de cartouches gaz : 1

Cartouche gaz : non incluse

Nombre de cartouches d’oxygène : 2

Cartouches d’oxygène : incluses

Capacité d’une cartouche d’oxygène : 1 litre

Pression indiquée des cartouches d’oxygène : 12 bar

Quantité d’oxygène indiquée : 16 g par cartouche

Température maximale de flamme : environ 2 750 °C

Type de flamme : micro-dard haute température

Réglage : gaz et oxygène

Commande principale : oui

Conservation des réglages : oui

Manomètre : oui

Nombre d’aiguilles fournies : 6

Diamètres disponibles : Ø 0,6 / 0,8 / 1,0 / 1,2 mm

Diamètre du stylo chalumeau : environ 11 mm

Longueur du flexible : environ 90 cm

Poids indicatif de l’ensemble en coffret : environ 1,8 kg

Dimensions indicatives du coffret : environ 360 x 320 x 75 mm

AIGUILLES / MICRO-DARDS FOURNIS

Le kit comprend 6 aiguilles permettant d’adapter très précisément la puissance et la taille de la flamme au travail réalisé :

2 aiguilles Ø 0,6 mm - 6/10

2 aiguilles Ø 0,8 mm - 8/10

1 aiguille Ø 1,0 mm - 10/10

1 aiguille Ø 1,2 mm - 12/10

Plus le diamètre de l’aiguille augmente, plus la puissance et la consommation augmentent.

AUTONOMIE INDICATIVE

Aiguille Ø 0,6 mm :

Autonomie gaz : environ 20 heures

Autonomie oxygène : environ 2 heures

Aiguille Ø 0,8 mm :

Autonomie gaz : environ 6 heures

Autonomie oxygène : environ 1 h 30

Aiguille Ø 1,0 mm :

Autonomie gaz : environ 4 heures

Autonomie oxygène : environ 1 heure

Aiguille Ø 1,2 mm :

Autonomie gaz : environ 1 h 30

Autonomie oxygène : environ 30 minutes

Ces autonomies sont indicatives et peuvent varier suivant le réglage de la flamme et les conditions d’utilisation.

TEMPÉRATURE

Température maximale de la flamme : environ 2 750 °C.

Cette température élevée, associée au très faible diamètre des aiguilles, permet de concentrer fortement la chaleur sur une zone réduite.

Le MICROTORCH II+ est ainsi particulièrement adapté aux pièces petites ou délicates pour lesquelles il est nécessaire de limiter la diffusion de chaleur autour de la zone travaillée.

STYLO MICROTORCH

Le chalumeau prend la forme d’un stylo compact et léger.

Diamètre indicatif : environ 11 mm.

Cette faible section facilite la prise en main et permet d’effectuer des opérations précises tout en conservant une excellente visibilité sur la zone de travail.

Le stylo est relié au distributeur par un ensemble de tuyaux souples.

Longueur indicative du flexible : environ 90 cm.

APPLICATIONS

Microsoudure

Soudure de précision

Brasage

Chauffe très localisée

Réparation de bijoux

Fabrication de bijoux

Joaillerie

Bijouterie

Orfèvrerie

Travail des métaux précieux

Travaux de laboratoire

Travaux nécessitant une flamme très fine

AVANTAGES

Flamme extrêmement fine et localisée

Température jusqu’à environ 2 750 °C

6 aiguilles de différents diamètres

Réglage précis du gaz et de l’oxygène

Commande principale permettant de conserver les réglages

Manomètre intégré

Stylo compact d’environ Ø 11 mm

Flexible d’environ 90 cm

Système autonome et facilement transportable

Pas besoin d’une installation fixe de gaz pour son fonctionnement

Particulièrement adapté aux travaux délicats

Consommation adaptée à l’aiguille utilisée

COMPOSITION DU KIT

1 distributeur pour 1 cartouche GP Vapor et 2 cartouches d’oxygène

1 manomètre avec commande principale

1 stylo MICROTORCH

1 jeu de tuyaux

1 support pour stylo

2 cartouches d’oxygène

2 aiguilles Ø 0,6 mm

2 aiguilles Ø 0,8 mm

1 aiguille Ø 1,0 mm

1 aiguille Ø 1,2 mm

Cartouche de gaz GP Vapor : NON INCLUSE.

IMPORTANT - RACCORDEMENT

ATTENTION :

LE MICROTORCH II+ NE DOIT PAS ÊTRE BRANCHÉ DIRECTEMENT SUR UNE INSTALLATION GAZ/AIR OU SUR UNE INSTALLATION INDUSTRIELLE DE GAZ/OXYGÈNE.

Ce modèle est conçu pour fonctionner avec son distributeur et les cartouches prévues à cet effet :

1 cartouche de gaz GP Vapor

2 cartouches d’oxygène

Pour une alimentation à partir de bouteilles industrielles, il convient d’utiliser un équipement spécifiquement prévu pour ce type de raccordement.

CONDITIONNEMENT

1 ensemble MICROTORCH II+ complet

1 distributeur

1 manomètre avec commande principale

1 stylo MICROTORCH avec tuyaux

1 support de stylo

2 cartouches d’oxygène

6 aiguilles assorties Ø 0,6 à 1,2 mm

Cartouche GP Vapor vendue séparément.
