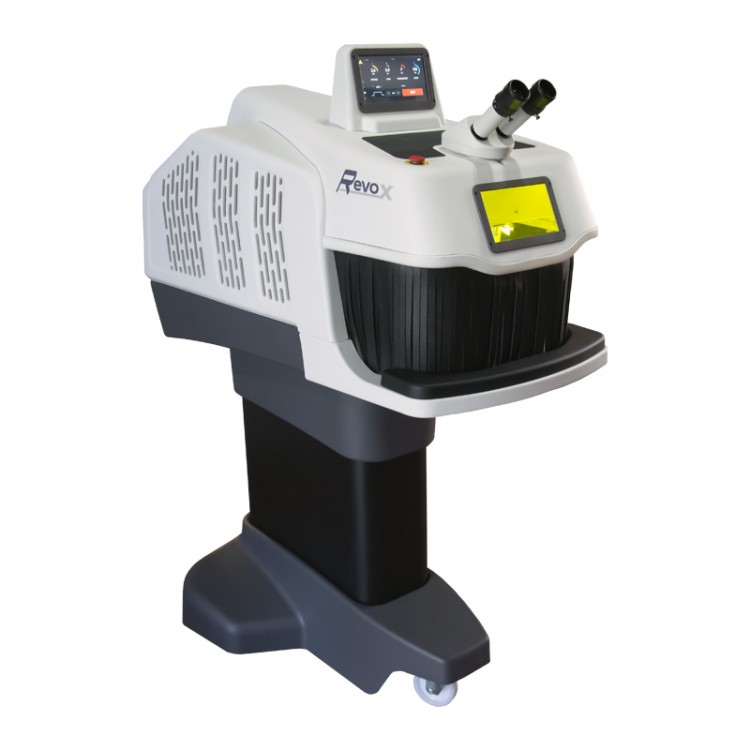

Laser REVO X PLUS AVEC PIED

Laser REVO X Plus avec caméra 240 J / 25 ms + pied motorisé

Le laser REVO X Plus est une solution de soudure laser haut de gamme dédiée aux ateliers de bijouterie, joaillerie, horlogerie et sertissage. Conçu pour la production intensive, il offre une grande chambre de travail, une ergonomie optimisée et un contrôle précis des paramètres pour des soudures fines, propres et répétables sur tous types de métaux précieux.

Équipé d’une caméra coaxiale pour la visualisation en direct et l’enregistrement, d’un microscope Leica 10x et d’un pied motorisé pour ajuster facilement la hauteur de travail, le REVO X Plus garantit un confort maximal pour l’opérateur et une précision de travail exceptionnelle. Son système d’éclairage LED réglable et sa grande fenêtre d’inspection offrent une excellente visibilité de la zone de soudure.

Le laser intègre également un système de purification d’air IUVAPS (UV-C) qui assainit en continu l’environnement interne en éliminant poussières et agents pathogènes. La gestion séparée de l’argon et de l’air comprimé, ainsi que l’écran tactile interactif, permettent un pilotage intuitif et moderne, avec accès aux paramètres directement à l’intérieur de la chambre de soudure.

Caractéristiques techniques :

• Type de laser : Nd:YAG @ 1064 nm
• Énergie par impulsion : jusqu’à 240 J
• Durée d’impulsion : 25 ms
• Puissance de crête par impulsion : 10,0 kW
• Puissance moyenne : 120 W
• Fréquence d’impulsions : 0 à 40 Hz
• Diamètre focal : de 0,1 à 2 mm
• Alimentation électrique : 230 VAC ±10 %, 1P + N + PE, 50/60 Hz
• Puissance absorbée : 2,2 kW
• Commande : écran tactile capacitif 7” (extérieur) + commande rotative interne
• Éclairage : système LED réglable
• Gestion gaz : argon et air comprimé gérés séparément
• Système de refroidissement : air forcé double circuit, 8 L de liquide avec double radiateur
• Microscope : Leica 10x, stéréo, avec réticule (croix) dans l’œil droit
• Système de purification : IUVAPS – purificateur d’air UV-C intégré
• Caméra : caméra coaxiale pour vue en direct et enregistrement
• Dimensions : Hauteur 590 mm, Longueur 974 mm, Largeur 600 mm
• Poids : 75 kg
• Parties amovibles : partie basse démontable, accoudoirs ergonomiques amovibles
• Pied : pied motorisé pour réglage de la hauteur de travail

Fonctionnalités principales :

• Grande chambre de soudure et large fenêtre d’inspection
• Ergonomie optimisée pour une productivité élevée
• Éclairage LED réglable pour une visibilité parfaite de la zone de soudure
• Écran tactile interactif avec lecteur vidéo et interface moderne
• Contrôle des paramètres directement dans la chambre de soudure
• Caméra coaxiale intégrée pour la visualisation en direct et l’enregistrement
• Connectivité pour assistance à distance et télémétrie
• Système IUVAPS de purification d’air par UV-C

Kit inclus :

• Lunettes de protection de rechange
• Clés Allen et clés hexagonales LTS 2,5 et 3,0
• Adaptateur air/gaz et cône noir pour la diffusion du gaz
• Terminal de convoyage de gaz
• Plaque inox 40 x 30 mm, épaisseur 1,5 mm
• Lame de verre de protection et bride support de lame
• Microscope Leica 10x
• Eau bidistillée et entonnoir
• Adaptateurs RL 3/8 – 4 pour air et argon
• Support de mise au point (plaque de focalisation)
• Clé USB
• Tuyau Rilsan bleu
• Câble d’alimentation avec fiche 3 broches
• Pédale de commande
• Brides, raccords coniques et raccords droits 1/8
• Raccord de vidange d’eau avec tuyau
• Fil inox AISI 302
• Câblage clé d’interlock / sécurité

Avantages :

• Laser puissant (240 J) et polyvalent, idéal pour la soudure de métaux précieux en bijouterie et joaillerie
• Confort maximal pour l’opérateur grâce au pied motorisé, au microscope Leica et aux accoudoirs ergonomiques
• Caméra intégrée pour le contrôle visuel en live et la traçabilité des travaux
• Environnement de travail plus sain avec le système de purification UV-C
• Interface moderne (écran tactile 7”) et accès simple aux paramètres
• Conception robuste et adaptée à une utilisation intensive en atelier

Applications :

• Bijouterie et joaillerie : réparation, fabrication, reprise de griffes, fermoirs, anneaux, chaînes
• Sertissage : reprise de sertis, renforts, soudures localisées
• Horlogerie : petites pièces, composants délicats, micro-soudures
• Ateliers de fabrication, réparation et prototypage de métaux précieux
• Travaux de précision nécessitant une soudure propre, rapide et sans apport thermique excessif
