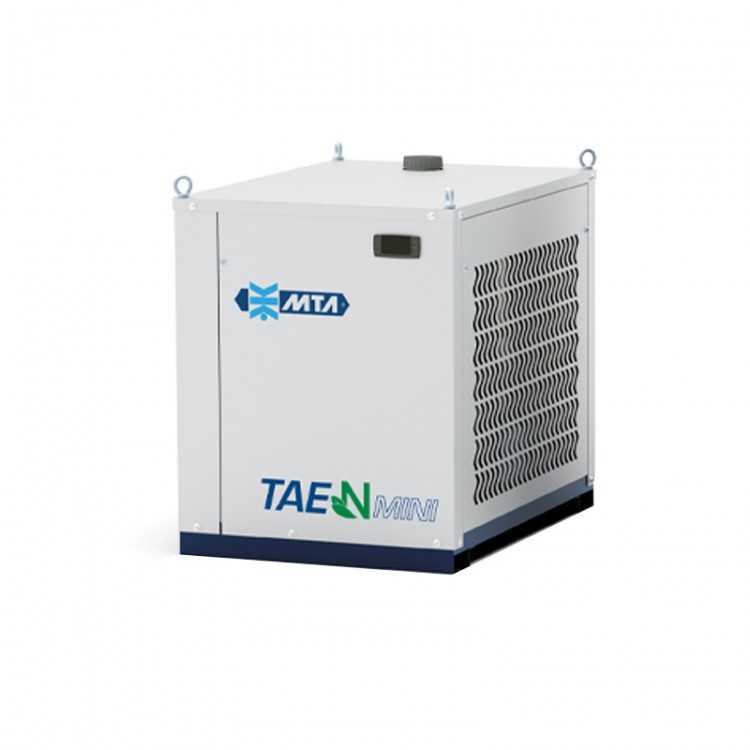

REFROIDISSEUR POUR MACHINE DE FONTE

DESCRIPTION DE L’UNITE

Caractéristiques générales :
TAE_N_MINI est une nouvelle version MINI spécialement développée au fluide R290_PROPANE.

TAE_N_MINI est un groupe de production d’eau froide (chiller) conçu spécialement pour l'utilisation industrielle et par conséquent en mesure garantir une fiabilité supérieure, des dimensions réduites et une efficacité énergétique élevée.

Toutes les unités TAE_N_MINI sont équipées d’un contrôleur à microprocesseur et intègrent un innovant évaporateur à batterie à ailettes inséré à l'intérieur d'un réservoir en plastique. L'évaporateur est capable de traiter un débit élevé de liquide avec une quantité réduite de pertes de charge, de garantir un niveau d'efficacité maximale et de réduire aussi les dispersions thermiques vers l'extérieur.

Le circuit hydraulique non ferreux doté d'une pompe périphérique de 3bars permet de traiter des liquides normalement incompatibles avec l'acier au carbone, en maintenant le nettoyage maximum et la qualité.

La conception de cette gamme a focalisé notre attention sur l’obtention des indices d'efficacité en pleine charge et saisonniers en mesure de satisfaire les limites imposées par les réglementations de conception écologique (ErP Tier 2 Compliant) pour les groupes de production d’eau froide (chiller), sans modifier les hauts niveaux de fiabilité et les standards de qualité.

TAE_N_MINI est donc la solution optimale pour toutes les applications de processus exigeant des prestations élevées, continuité de fonctionnement et réduction des frais de gestion.

Structure et habillage :
La structure est composée d'un bâti, un couvercle et des panneaux réalisés en tôle d'acier au carbone galvanisé et assemblés entre eux, avec des rivets d'acier galvanisé ou des vis métriques pour en simplifier le retrait. Toutes les tôles sont soumises à un traitement de phospho-dégraissage et peinture de la poudre polyester. Le bâti est bleu RAL 5013, alors que le reste de la charpente est gris clair RAL 7035. Tous les modèles sont équipés d’anneaux pour le levage en conditions de sécurité du refroidisseur .

Compresseurs :
compresseurs type Rotatif hermétique, équipés avec condensateur de marche et monté sur anti-vibratiles.

Fluide frigorifique :
R290_PROPANE

Évaporateur :
L'innovant évaporateur à expansion directe est composé d'une batterie à ailettes d'aluminium, tuyaux en cuivre et ailettes en aluminium.

Grâce à sa grande surface d'échange disponible et aux grandes sections de passage, il permet d'optimiser l'échange thermique et de réduire les pertes de charge. L'évaporateur est installé à l'intérieur du réservoir d'accumulation limitant ainsi les pertes de chaleur vers l'extérieur et protégé du risque de gel, dû aux éventuelles anomalies de fonctionnement, grâce à la fonction antigel du contrôle électronique.

Condensateur :
échangeur à ailettes composé de tuyaux et collecteurs en cuivre, ailettes ondulées en aluminium, partie arrière et plénum en tôle galvanisée.

L'échangeur a été conçu et dessiné en utilisant les techniques de conception modernes, qui ont permis d'atteindre des valeurs d'efficacité EER élevées. L'échangeur est protégé par des filtres métalliques faciles à enlever.

Ventilateur :
ventilateurs axiaux aspirants équipés d’ailettes en tôle galvanisée avec profil en faux, directement accouplés au moteur électrique (IP54 classe d'isolation F). Tous les ventilateurs sont équilibrés statiquement et dynamiquement, équipés d’une grille de protection contre les accidents et fixés directement au plénum de la batterie de condensation.

Les moteurs utilisés sont à 4 pôles de type rotor externe pour minimiser l'efficacité énergétique et sont protégés par une série de thermistors.
